随着原子钟技术的发展，体积更小、功耗更低、环境适应性更强成为追求的目标。基于相干布局囚禁（CPT）原理的新型原子钟成为发展方向。
针对原子钟应用领域的技术发展水平与当前实际需求，我公司通过多年的研发、改进与技术强化，现推出面向新一代应用的高性能CPT原子钟产品----BTX-1002型高性能CPT原子钟。
1. 该产品主要特点
Ø 采用全国产化设计；
Ø 具有优异的短期稳定度特性与长期稳定度特性；
Ø 具有优异的天漂移率；
Ø 具有优异的“频率-温度”稳定特性；
Ø 具有优异的抗极端振动特性；
Ø 支持超宽温度范围的启动、锁定、工作。
2. 应用场景
Ø 宽温范围应用，如机载、车载、船载等特殊环境；
Ø 恶劣振动环境应用，如车载或其他对振动要求更为苛刻的特殊环境；
Ø 常规环境下的基准频率源与高精度时间保持。
3. 技术性能参数
|
项目Item |
技术指标Specifications |
||||||
|
输出频率 |
10MHz |
||||||
|
频率准确度 |
≤5E-11（出厂设置）Factory Settings |
||||||
|
频率稳定度 |
|
标准版（选项A1） |
优质版（选项A2） |
||||
|
τ=1S |
＜5E-11 |
＜3E-11 |
|||||
|
τ=10S |
＜1.6E-11 |
＜1E-11 |
|||||
|
τ=100S |
＜5E-12 |
＜3E-12 |
|||||
|
相位噪声 |
10Hz |
≤-90dBc/Hz |
|||||
|
100Hz |
≤-120dBc/Hz |
||||||
|
1kHz |
≤-140dBc/Hz |
||||||
|
10kHz |
≤-145dBc/Hz |
||||||
|
锁定时间 |
≤6min（+25℃）（支持定制快速锁定与稳定） |
||||||
|
频率数调精度 |
＜1E-12 |
||||||
|
驯服精度 |
优于1E-12（北斗驯服24小时） |
||||||
|
频率温度特性（-45℃～+75℃） |
标准版（选项B1） |
优质版（选项B2） |
性能版（选项B3） |
||||
|
＜5E-10 |
＜3E-10 |
＜1E-10 |
|||||
|
频率漂移率 |
标准版（选项C1） |
优质版（选项C2） |
性能版（选项C3） |
||||
|
＜1E-11/day |
＜5E-12/day |
＜3E-12/day |
|||||
|
工作温度 |
标准版（D1） |
宽温版（D2）* |
性能版（选项D3）* |
||||
|
-45℃～+75℃ |
-55℃～+75℃ |
-55℃～+85℃ |
|||||
|
存储温度 |
-55℃～+100℃ |
||||||
|
供电 |
+5V直流，±10% |
||||||
|
功耗 |
预热 |
≤10W* |
|||||
|
稳定（+25℃） |
≤4W* |
||||||
|
外形尺寸 |
50.8mm×50.8mm×17.2mm |
||||||
|
重量 |
＜100g |
||||||
*：宽温版预热功耗＜15W，常温稳态功耗＜6W

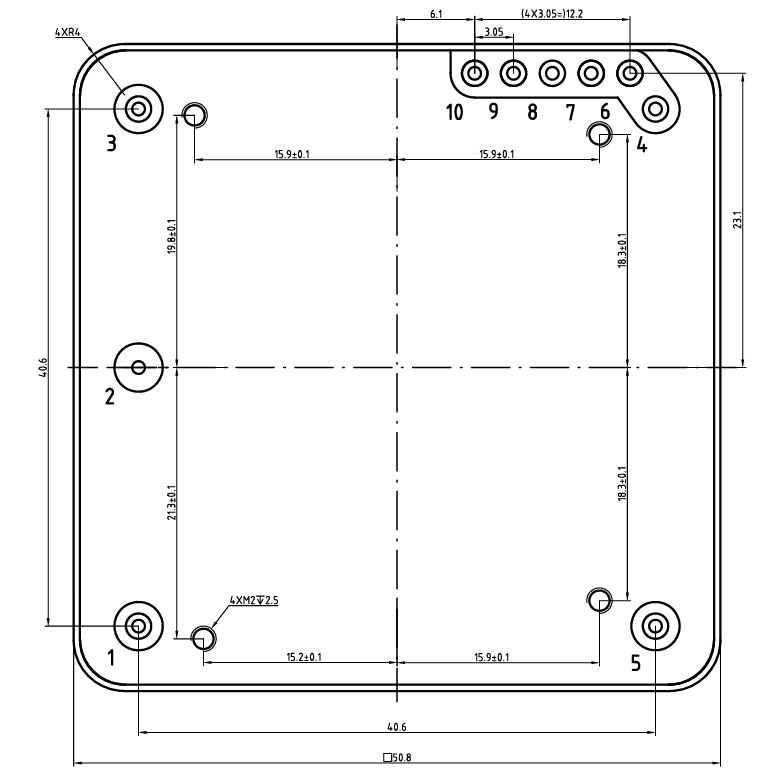

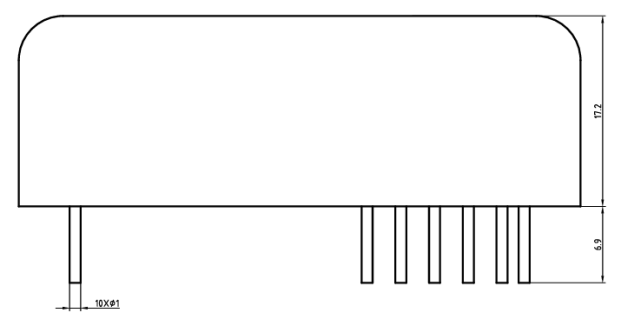

4. 机械结构特性
接口定义Interface definition：
|
引脚号PIN NO. |
功能FUNCTION |
|
1 |
1PPS输入/1PPS input |
|
2 |
机壳地/Case Ground |
|
3 |
10MHz输出/10MHz output |
|
4 |
电源地、信号地/GND（signal& supply） |
|
5 |
电源正极+5V/Power supply |
|
6 |
UART_Tx |
|
7 |
UART_Rx |
|
8 |
锁定指示/ Lock indication |
|
9 |
1PPS输出/1PPS output |
|
10 |
NC |
Ordering information：BTX1002-A2-B1-C2-D1
|
选项A(稳定度) |
|
|
A1 |
＜5.0E-11/1s ＜1.6E-11/10s ＜5.0E-12/100s |
|
A2 |
＜3.0E-11/1s ＜1.0E-11/10s ＜3.0E-12/100s |
|
选项B（-45℃～+75℃） |
|
|
B1 |
＜5.0E-10 |
|
B2 |
＜3.0E-10 |
|
B3 |
＜1.0E-10 |
|
选项C（漂移率） |
|
|
C1 |
＜1E-11 |
|
C2 |
＜5.0E-12 |
|
C3 |
＜3.0E-12 |
|
选项D（工作温度） |
|
|
D1 |
-45℃～+75℃ |
|
D2 |
-55℃～+75℃ |
|
D3 |
-55℃～+85℃ |
