产品介绍

这是最简便的“白兔”时钟同步模块，模块之间支持链状中继传输功能。它能够以极高的性价比为其它设备提供PPS/10MHz 或 IRIG-B码的高精度同步时钟。

本模块基于WR-LEN的板卡封装而来，如需与自有设备集成，还可以选择 WR-LEN 的板卡(见本手册OEM板卡部分)。

产品特点

• 亚纳秒时间同步准确度；用光纤情况下，同步距离可超过80k

• 支持PTPv2，Sync-E

• 结构紧凑

• 可靠性高和可冗余备份

• 动态校准

• 本产品还有便于您系统集成的OEM版。

  规格参数

  管理端口
  10/11/1000 ETH	以太网线到光纤链路数据重传，节点管理
  USB-UART	ToD(时间信息),设备管理
  软件
  CLI	命令行界面，用于配置和状态信息
  Graphical IDE	图形配置和状态处理
  时间协议/界面
  PTPv2 /白兔	双光纤以太网1G接口
  IRIG-B / PPS I / O	数字LVTTL（3.3V）。 可选操作
  频率I / O	10 MHz可编程输入/输出
  资质认证
  产品	RoHS
  其它	ISO-9001，ISO-14001，
  物理参数
  尺寸	65×110×128mm
  颜色	黑(金属色)
  供电
  规格	5V DC，1A，最大功率5W
  环境要求
  温度	-10℃~+50℃
  湿度	0%~90%

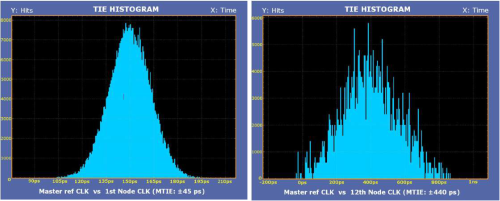

  参考时钟(10MHz)与各节点复现时钟(10MHz)的时间偏差统计直方图

左图为主时钟与复现节点1的之间的时间偏差；右图为主时钟与第12个节点（中继11次）的时间偏差。
