STW-FT系列光纤时频传输/测量产品
发布时间:2022-07-26 00:03:32 来源:晶振_铷钟_原子钟_铷原子钟_时频_时钟系统-北京同相科技
产品特性:

     时频信号“无损”传输

     时延自动补偿,动态校准

     频率传输稳定度<1E-14/s,<1E-17/天频率和时间相位不变

     支持点对点或点对多传输

     适用于多用户组网、雷达组阵等场合
技术规格:

产品特性

规格名称

指标参数

多通道版

高性能版

本地输入

输入信号

10MHz 1路BNC/SMA

1PPS 1路BNC/SMA

10MHz 1BNC/SMA

1PPS 1路*1BNC/SMA



输出信号



射频输出



10MHz 1路BNC/SMA

1PPS 1路BNC/SMA

10MHz 1路BNC/SMA

100MHz 1路BNC/SMA

1PPS 1路BNC/SMA

频率传输稳定度

100MHz

<6E-14/s,<5E-17/天

<2E-14/s,<5E-17/天

10MHz

<4E-14/s, <1E-16/天

<2.5E-14/s,<5E-17/天

传输附加相位噪声

10MHz

<-120dBc@1Hz

<-120dBc@1Hz

100MHz

<-120dBc@1Hz

<-120dBc@1Hz

时间传输不确定度

1PPS

200ps

100ps



光纤接口

接口

FC-APC

FC-APC

工作波长

1490-1590nm可选

1490-1590nm可选

传输距离

1~50km

1~80km

自动锁定时间

自动捕获

锁定时间<3分钟

锁定时间<3分钟

电源电压

供电电压

220~240 Vac ±10%

220~240 Vac ±10%

功耗

50W

50W

尺寸

设备尺寸

2U/3U标准机箱

2U/3U标准机箱

监视控制

管理

网口/串口

环境要求

工作温度

18°C~25°C

18°C~25°C

储存温度

-40°C~70°C

-40°C~70°C


选型指南:
     STW-FTJ2-M   H
                    ①  ②

      ①功能指标:M(主机)、S(从机)可选

    ②性能指标:M(多通道版)、H(高性能版)
典型曲线

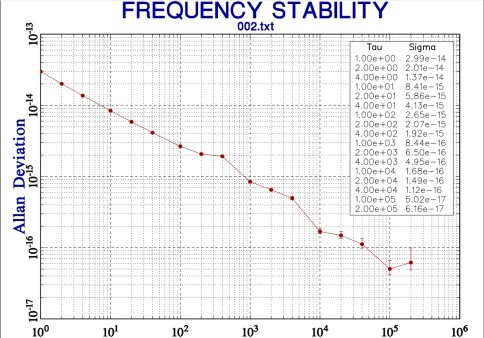

上图为主从节点频率附加稳定度测试数据

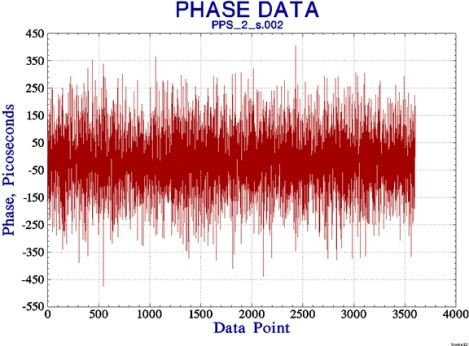

上图为主从节点时间同步测试数据
