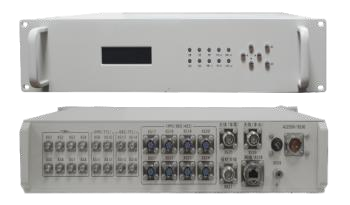

STW-PD系列GNSS多频定位定向设备
发布时间:2022-07-25 22:45:20 来源:晶振_铷钟_原子钟_铷原子钟_时频_时钟系统-北京同相科技
产品特性:

      定位、定向、授时一体化装置
      内置全频点、全系统卫星接收机
      可支持北斗3代及军码要求
      输出路数灵活配置

技术规格:

产品特性

规格名称

指标参数

备注



卫星接收



接收模式

支持BDS-3全球信号、BDS-2、GPS/GLONA SS、Galileo、QZSS、SBAS、IRNSS等卫星信号





内置频率源

晶振

驯服准确度:<5E-12 守时精度:20us

上电2小时,驯服时间大于1天

铷钟

驯服准确度:<1E-12 守时精度:1us

上电2小时,驯服时间大于1天



射频输出

频率

10MHz

1路输出TTL

路数

2路



输出功率

10MHz:+10dBm(±2dBm)

端口阻抗50欧姆

频率准确度

<±1E-12

通电2小时,驯服24小时

短期稳定性

≤5.0E-12/1s;≤5.0E-12/10s;≤5.0E-12/100s



1PPS输出

路数

2路



同步精度

±25ns RMS



上升下降沿

2ns



脉冲宽度

100ms

可定制

电平

0~5V





时间位置信息输出

路数

2路



电平

RS422/RS232



数据协议

NMEA(GGA)

可定制

NTP网络授时

授时精度

局域网:0.1ms



授时协议

SNTP、NTPv2、NTPv3、NTPv4





监视控制

状态监测

内部晶振锁定、驯服锁定: 锁定/失锁

指示灯显示

通讯监控

Rs232,9600波特率

RJ45网口





电源电压

输入电压

220 VAC

功率

≤40W

25ºC)



供电接口

220VAC国标插头



环境温度

工作温度

-10℃~+50℃

储存温度

-40℃~+90℃

相对湿度

92%无冷凝

重量及尺寸

重量

10kg

尺寸

2U标准机箱


选型指南:

STW-PDJ2-R
               ①

①内置频率源:R(铷钟) 、O(恒温晶振)、D(定制款)
